LPI(普通型)感光线路油墨

◆ 采用国际最新紫外线感光技术
◆ 产品符合欧美环保标准,不含苯类有毒物质
◆ 不含100℃以下的低沸点溶剂,确保良好的工作环境
◆ 适合DI曝光&传统型曝光作业,有利于生产现场物流管理
◆ 可适用于垂直涂布机∕水平涂布机
  • 产品优势

    ◆ 附着力好,可抗二次显影且无显影过度、油墨脱落,有效降低开缺不良(开缺不良水平业界最低)。

    ◆ 低曝光能量,针对现阶段市场主流DI曝光机,能量设定15-30mj均可做到6格满,利于客户端生产效率提升。

    ◆ 高解析,线路解析可做到30/30um,媲美干膜性能。

    ◆ 烘烤条件适用性强,适用于各类不同品牌、不同类型烘烤设备。

    ◆ 耐刮伤、硬度高,现场生产作业中,涂布后、曝光后板子生产搬运中,抗刮伤强,不易造成刮伤不良。

    ◆ 叠板佳能佳,可满足涂布后24H叠板无粘板。

    ◆ 显像清晰,可快速识别mark点;

    ◆ 性价比高,同价位产品中性能与品质优异,满足客户完成降本增效需求。

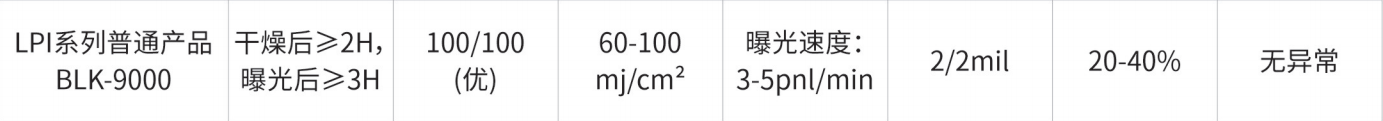

    主要参数指标:

    涂膜硬度

    干燥后≧2H, 曝光后≧3H

    密着性

    100/100

    曝光条件

    15-60mj/cm2

    解析度

    1.5/1.5 mil

    显影点B.P

    15-25sec

    抗酸碱蚀刻

    无异常

    退膜点B.P

    40sec







    一般物性:

    颜   色

    蓝色/白色

    黏   度

    1800±500cps (RION viscotester VT-04F:#2/25℃/2min)

    120±30秒(EZ Zahn Cup 3#;at 25℃)

    固成分

    55±5%

    主要溶剂

    PMA

    涂膜硬度

    干燥后≥2H, 曝光后≥3H

    比   重

    1.25+/-0.05g/cm3

    包   装

    20㎏∕桶

    保存期限

    3个月(5-30℃暗处储存)





    制程条件要求:

    前处理

    微蚀

    化学洗或机械式硬刷清洁

    建议微蚀厚度20±10microns

    后段水洗用去离子水为最恰当

    烘干后滚轮若含水分容易影响油墨涂布效果

    滚轮涂布前,基板表面不可含有油污、氧化物及其他脏物

    涂 布

    滚轮材质 EPDM

    涂布速度 5~10m/min.(垂直涂布)

    V-Groove (垂直涂布;Pitch=380-430,以实际膜厚为准)

           Ex: Pitch=380,(dry: 10~12μm)

    涂布速度 5~10m/min.(水平涂布)

    V-Groove (水平涂布;Pitch=380-430,以实际膜厚为准)

           Ex: Pitch=380,(dry: 10~12μm)

    较适当的膜厚; dry: 10~14μm

    涂布区需保持完全的干净

    干 燥

    油墨膜厚:12±2μm。热风立式烤箱温度设定 80~100℃*7~9分钟;

    隧道炉垂直线烤箱温度设定85~120℃*6~9分钟;

    隧道炉水平线烤箱温度设定85~150℃*1~2分钟(根据设备料温而定)。

    烤箱抽风流量建议:10~15m3/min(每管)

    曝光

    DI类型曝光机&普通曝光机均适用,依据设备型号差异而定

    15~6O mj/cm2(参考值);

    5~7格(Stouffer 21)

    显影

    1+/-0.2%,Na2CO3(aq)   / 28~32℃ / 40~60秒

    蚀 刻

    抗酸性蚀刻

    剥膜条件

    1.5~2.5%NaOH   /55±5℃ / 60~120秒
