LDI(通用型)感光线路油墨
◆ 产品符合欧美环保标准,不含苯类有毒物质
◆ 不含100℃以下的低沸点溶剂,确保良好的工作环境
◆ 适合DI曝光&传统型曝光作业,有利于生产现场物流管理
◆ 可适用于垂直涂布机∕水平涂布机
-
产品优势
◆ 附着力好,可抗二次显影且无显影过度、油墨脱落,有效降低开缺不良(开缺不良水平业界最低)。
◆ 低曝光能量,针对现阶段市场主流DI曝光机,能量设定15-30mj均可做到6格满,利于客户端生产效率提升。
◆ 高解析,线路解析可做到30/30um,媲美干膜性能。
◆ 烘烤条件适用性强,适用于各类不同品牌、不同类型烘烤设备。
◆ 耐刮伤、硬度高,现场生产作业中,涂布后、曝光后板子生产搬运中,抗刮伤强,不易造成刮伤不良。
◆ 叠板佳能佳,可满足涂布后24H叠板无粘板。
◆ 显像清晰,可快速识别mark点;
◆ 性价比高,同价位产品中性能与品质优异,满足客户完成降本增效需求。

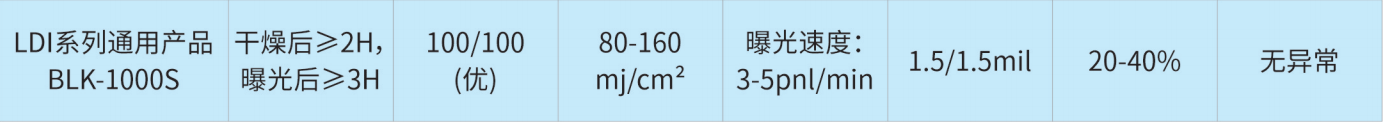

主要参数指标:
涂膜硬度
干燥后≧2H, 曝光后≧3H
密着性
100/100
曝光条件
15-60mj/cm2
解析度
1.5/1.5 mil
显影点B.P
15-25sec
抗酸碱蚀刻
无异常
退膜点B.P
40sec
一般物性:
颜 色
蓝色/白色
黏 度
1800±500cps (RION viscotester VT-04F:#2/25℃/2min)
120±30秒(EZ Zahn Cup 3#;at 25℃)
固成分
55±5%
主要溶剂
PMA
涂膜硬度
干燥后≥2H, 曝光后≥3H
比 重
1.25+/-0.05g/cm3
包 装
20㎏∕桶
保存期限
3个月(5-30℃暗处储存)
制程条件要求:
前处理
微蚀
化学洗或机械式硬刷清洁
建议微蚀厚度20±10microns
最后段水洗用去离子水为最恰当
烘干后滚轮若含水分容易影响油墨涂布效果
滚轮涂布前,基板表面不可含有油污、氧化物及其他脏物
涂 布
滚轮材质 EPDM
涂布速度 5~10m/min.(垂直涂布)
V-Groove (垂直涂布;Pitch=380-430,以实际膜厚为准)
Ex: Pitch=380,(dry: 10~12μm)
涂布速度 5~10m/min.(水平涂布)
V-Groove (水平涂布;Pitch=380-430,以实际膜厚为准)
Ex: Pitch=380,(dry: 10~12μm)
较适当的膜厚; dry: 10~14μm
涂布区需保持完全的干净
干 燥
油墨膜厚:12±2μm。热风立式烤箱温度设定 80~100℃*7~9分钟;
隧道炉垂直线烤箱温度设定85~120℃*6~9分钟;
隧道炉水平线烤箱温度设定85~150℃*1~2分钟(根据设备料温而定)。
烤箱抽风流量建议:10~15m3/min(每管)
曝光
DI类型曝光机&普通曝光机均适用,依据设备型号差异而定
15~6O mj/cm2(参考值);
5~7格(Stouffer 21)
显影
1+/-0.2%,Na2CO3(aq) / 28~32℃ / 40~60秒
蚀 刻
抗酸性蚀刻
剥膜条件
1.5~2.5%NaOH /55±5℃ / 60~120秒
